不銹鋼折流板除霧器

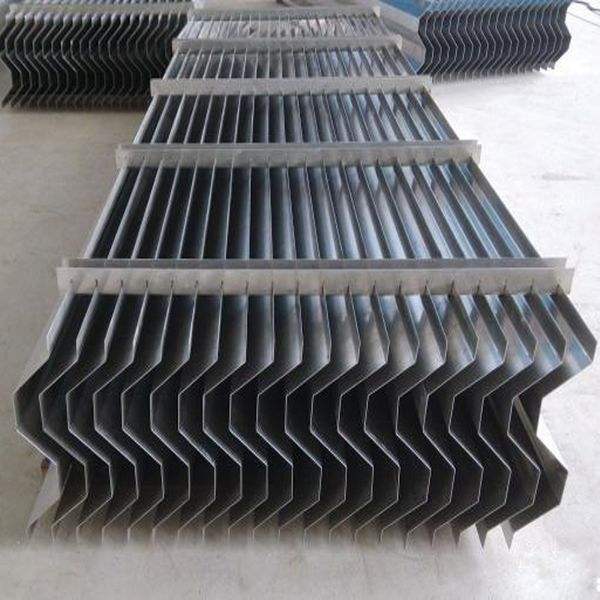

不銹鋼折流板除霧器本體由旋流板除霧器葉片、卡具、夾具、支架等按一定的結構形成組裝而成。其作用是捕集煙氣中的液滴及少量的粉塵，減少煙氣帶水，防止風機振動。

不銹鋼折流板除霧器布置形式通常有：水平型、人字型、V字型、組合型等大型脫硫吸收塔中多采用人字型布置，V字型布置或組合型布置（如菱形、X型）。吸收塔出口水平段上采用水平型布置。旋流板除霧器布置形式：

不銹鋼折流板除霧器葉片是組成旋流板除霧器的基本、重要元件，其性能的優劣對整個除霧系統的運行有著至關重要的影響。旋流板除霧器葉片通常由高分子材料（如聚丙稀、FRP等）或不銹鋼（如316L）兩大類材料制作而成。旋流板除霧器葉片種類繁多。按幾何形狀可分為折線型（a、d）和流線型（b、c），按結構特征可分為2通道葉片和3通道葉片。

葉片式除霧器工作原理示:根據液滴的慣性、離心力、撞擊、重力等原理。煙氣通過葉片，含霧滴的氣體經若干次改變方向，霧滴在慣性和離心力的作用下，被甩在葉片上，從而實現氣液分離，葉片上的小液滴匯集成大顆粒液滴，靠重力落下。

葉片式除霧器具有結構簡單、對中等尺寸和大尺寸霧滴的捕獲效率高，壓降比較低、易于沖洗，具有敝開式結構便于維修和費用較低等特點。

主要性能參數：除霧性能，除霧性能可用除霧效率來表示。除霧效率指旋流板除霧器在單位時間內捕集到的液滴質量與進入旋流板除霧器液滴質量的比值。除霧效率是考核旋流板除霧器性能的關鍵指標。影響除霧效率的因素很多，主要包括：煙氣流速、通過旋流板除霧器斷面氣流分布的均勻性、葉片結構、葉片之間的距離及旋流板除霧器布置形式等。 對于脫硫來說，目前用于衡量除霧性能的參數主要是除霧后煙氣中的霧滴含量。一般要求，通過旋流板除霧器后霧滴含量一個沖洗周期內的平均值小于75mg/nm3。該處的霧滴是指霧滴粒徑大于15μm的霧滴，煙氣為標準干煙氣。其取樣距離為離旋流板除霧器距離1-2m的范圍內。

影響旋流板除霧器除霧效果的因素：

流經旋流板除霧器斷面各通道的煙氣流速應盡量分布均勻，此項因素應由設計、安裝及運行中同時采取手段予以保證。在設計上，應通過在吸收塔出口（旋流板除霧器進口）合理設置導流板來滿足旋流板除霧器工作需求（對于旋流板除霧器而言）。在系統安裝完成后，運行中保證旋流板除霧器截面流速均勻分布的主要任務為保證旋流板除霧器各流道的暢通，即不可發生結垢引起的局部流道堵塞導致其他流道內的煙氣流速升高引起煙氣攜帶量增加而影響整臺旋流板除霧器的除霧效果。當旋流板除霧器葉片上結垢嚴重時系統壓力降會明顯提高，所以通過監測壓力降的變化有助把握系統的狀行狀態，及時發現問題，并進行處理。
