(1)簡介

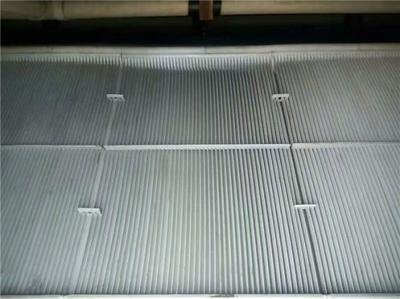

波紋板狀絲網除沫器填料如圖2-4所示，是規整填料的一種。它是由若干彼此平行，垂直排列表面有溝紋的孔板片組成，波紋與塔軸方向成一定夾角，相鄰板片波紋方向相反，使板片間形成交叉三角形通道，波紋板狀填料按材質成分可分為金屬、塑料及陶瓷等。我國采用的波紋板狀填料，是用硬聚氯乙烯平板和波紋板相隔黏結而成。

(2)特點

①填料由板片組成，板片有較大波峰相錯排列，板片排列整齊，因此空隙大，氣體通過阻力小、通量大。

②填料表面潤濕率高，無溝流現象，傳質效率高，持液量少。氣液兩相在填料中不斷呈Z型運動，混合均勻，氣液接觸充分，效率高、抗污染能力強。

③孔板波紋填料除用金屬和塑料制造外，還可以用陶瓷制造，以適應耐腐蝕、耐高溫等特殊要求。

④結構簡單，便于運輸、安裝，可單片保存，現場黏合；質輕，防腐性能好。

⑤其主要缺點是仍難以得到均勻的流速。

(3)主要用途

板波紋填料，其具有很好的耐腐蝕性能，分離效果好，并且每立方米材料與壓延孔板波紋填料相比質量減少了30%，并通過其他實踐證明網孑L板波紋填料可以根據不同的使用場合，采用相適應的材質（如鈦、銅、鋁、316L、C15等），廣泛用于石油化工、化工、農藥、精細化工等行業，取得高效分離的優良效果。

唐萬金等介紹的金屬孔板波紋規整填料及新型塔內件在銅洗塔中的應用中，雖然一次性投資較大，但從擴大生產能力、節省操作費用、降低生產成本、提高經濟效益來說，是具有明顯優勢的。這一技術尤其適合于老塔的挖潛擴能改造和新設計塔的節能降耗，正因為其經濟效益和社會效益顯著，所以高效孔板波紋填料以及新型塔內件應用于銅洗塔是目前合成氨生產中所采取的一條重要技術改造措施。
